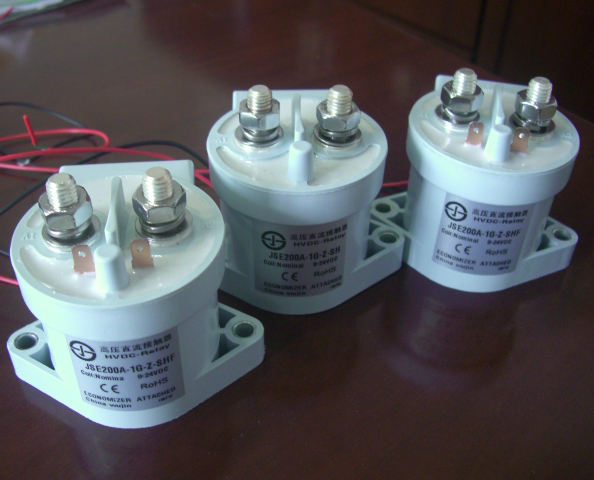

JSE200A-1G-Z-SH-F高壓直流接觸器
瀏覽： 發布日期：2018-01-27
特點：
●帶電能力200A以上，在320VDC下可切斷2000A電流； 體積小，重量輕。輔助觸點250AC/0.5A
●開關部分和驅動部分是充氣的、密封性的，使得其可 以切斷高容量負載。
●全密封結構，安全性高；用于易爆或有害環境中，其 線圈和觸點不氧化，即使長時間不工作也是如此。
●內置節能線圈，低的保持功率，反電動勢接近為0V。
●符合ROHS要求及UL/CSA標準UL508. 用途包括電動汽車、快速充電樁、電池切換和備援、高壓直流電壓開關控制、 電路保護及安全控制等。
型號及含義：
觸點形式：SH常開 SD常閉
線圈形式：Z表示內置節能線圈，外接線圈節能器
結構形式：數字1代表有PWM驅動；2表示有保持線圈。 G表示環氧密封；T表示陶瓷密封。
負載電流：直接表示負載電流大小和單位 繼電器型號
應用注意事項：
⑴不要在繼電器通電狀態下，觸摸負載接線端子，謹防觸電危險。
⑵當對控制回路及非金屬材料做耐壓測試時，應斷開負載電壓。
⑶避免將產品安裝在強磁場的地方（變壓器或磁鐵），或靠近熱輻射的物體。
⑷不要將雜物和油污沾到主引出端子，且外引線端子與主引出端子可靠接觸，否則會造成端子 發熱很厲害，導致連接電纜熔化。
⑸在進行動作電壓測試時，不要使電壓緩慢上升，請通過階躍式供電方式對線圈驅動。
⑹各安裝部位螺柱鎖緊扭矩控制在規定的范圍。負載安裝部位的螺母鎖緊扭矩為9-11N.m；繼 電器安裝部位螺柱扭力4-5N.m。
⑺在繼電器以外跌落并受到?jīng)_擊地情況下，原則上請不要使用。
